Ревизионный люк под плитку в ванной хрущёвки: выбор и монтаж
Ревизионный люк обеспечивает доступ к трубам, счётчикам, фильтрам, запорным кранам и другим скрытым коммуникациям. В закрытом положении люк может быть практически незаметным и не нарушать рисунок плитки.
В ванной хрущёвки коммуникации часто находятся в узкой сантехнической нише за унитазом или рядом с ванной. Полностью закрывать их плиткой нельзя: при протечке, замене счётчика или ремонте крана потребуется разбирать отделку.
Размер и расположение ревизионного люка необходимо определить до возведения короба и укладки плитки. Ошибка на этом этапе может затруднить обслуживание труб и привести к дополнительным расходам.
Для чего нужен ревизионный люк
Ревизионный люк устанавливают в конструкции, закрывающей сантехнические коммуникации.
Он обеспечивает доступ к следующим элементам:
- стоякам горячей и холодной воды;
- канализационным трубам;
- счётчикам;
- фильтрам;
- редукторам давления;
- запорным кранам;
- обратным клапанам;
- соединениям полотенцесушителя;
- системе защиты от протечек;
- сливу и сифону ванны;
- обслуживаемым соединениям.
Через проём должно быть удобно не только снимать показания счётчиков, но и выполнять ремонт. Если люк позволяет увидеть оборудование, но не даёт возможности снять фильтр или перекрыть кран, его размер выбран неправильно.
Какие бывают сантехнические люки
Для ванной комнаты используют несколько видов ревизионных люков:
- пластиковые;
- металлические окрашенные;
- нажимные под плитку;
- распашные под плитку;
- сдвижные;
- съёмные панели.
Выбор зависит от места установки, размеров проёма, вида отделки и доступного пространства перед коробом.
Пластиковый сантехнический люк
Пластиковый люк является простым и недорогим вариантом. Он устанавливается в подготовленный проём и остаётся заметным на фоне плитки.
Преимущества:
- доступная стоимость;
- небольшой вес;
- простой монтаж;
- разные стандартные размеры;
- удобный доступ к коммуникациям.
Недостатки:
- люк заметен на стене;
- пластик может отличаться по цвету от плитки;
- конструкция подходит не для каждого интерьера;
- крупная дверца может выглядеть неаккуратно.
Такой вариант можно использовать в незаметном месте или внутри сантехнического шкафа.
Люк-невидимка под плитку
Люк-невидимка имеет металлическую раму и дверцу, на которую наклеивается плитка. В закрытом положении видны только тонкие швы по периметру.
Преимущества скрытого люка:
- не нарушает общий вид отделки;
- подходит для современной ванной;
- может иметь большой размер;
- обеспечивает удобный доступ к коммуникациям;
- позволяет продолжить раскладку плитки на дверце.
Недостатки:
- стоит дороже пластикового;
- требует точного монтажа;
- необходимо учитывать вес плитки;
- рама должна быть жёстко закреплена;
- ошибки становятся заметны после облицовки.
Для ванной комнаты после капитального ремонта чаще выбирают именно люк под плитку.
Нажимной механизм открывания
Нажимной люк открывается после лёгкого нажатия на дверцу. Ручка на поверхности не требуется.
Такой механизм удобно использовать, когда дверца облицована плиткой и должна оставаться незаметной.
Для нормальной работы необходимо:
- точно выставить раму;
- оставить технологические зазоры;
- не перегружать дверцу;
- правильно наклеить плитку;
- отрегулировать петли;
- не блокировать механизм затиркой или герметиком.
Перед покупкой следует проверить, подходит ли механизм для выбранного размера и веса облицовки.
Распашной люк
Распашная дверца сначала немного выдвигается вперёд, а затем открывается в сторону. Такая конструкция позволяет облицевать люк плиткой, не повреждая её края.
Перед монтажом необходимо проверить, достаточно ли места для полного открывания.
Дверце не должны мешать:
- унитаз;
- полотенцесушитель;
- стиральная машина;
- тумба;
- раковина;
- открытая дверь ванной;
- полки и шкафы.
Если перед коробом мало свободного места, можно рассмотреть сдвижной или съёмный вариант.
Сдвижной люк
Сдвижная дверца после нажатия выходит вперёд, а затем смещается параллельно стене.
Такой вариант используют, когда распашному люку мешает сантехника или мебель. Например, если ревизионный проём находится за унитазом или рядом с раковиной.
Однако сдвижная конструкция также требует свободного места сбоку. Направление движения дверцы необходимо определить до установки рамы.

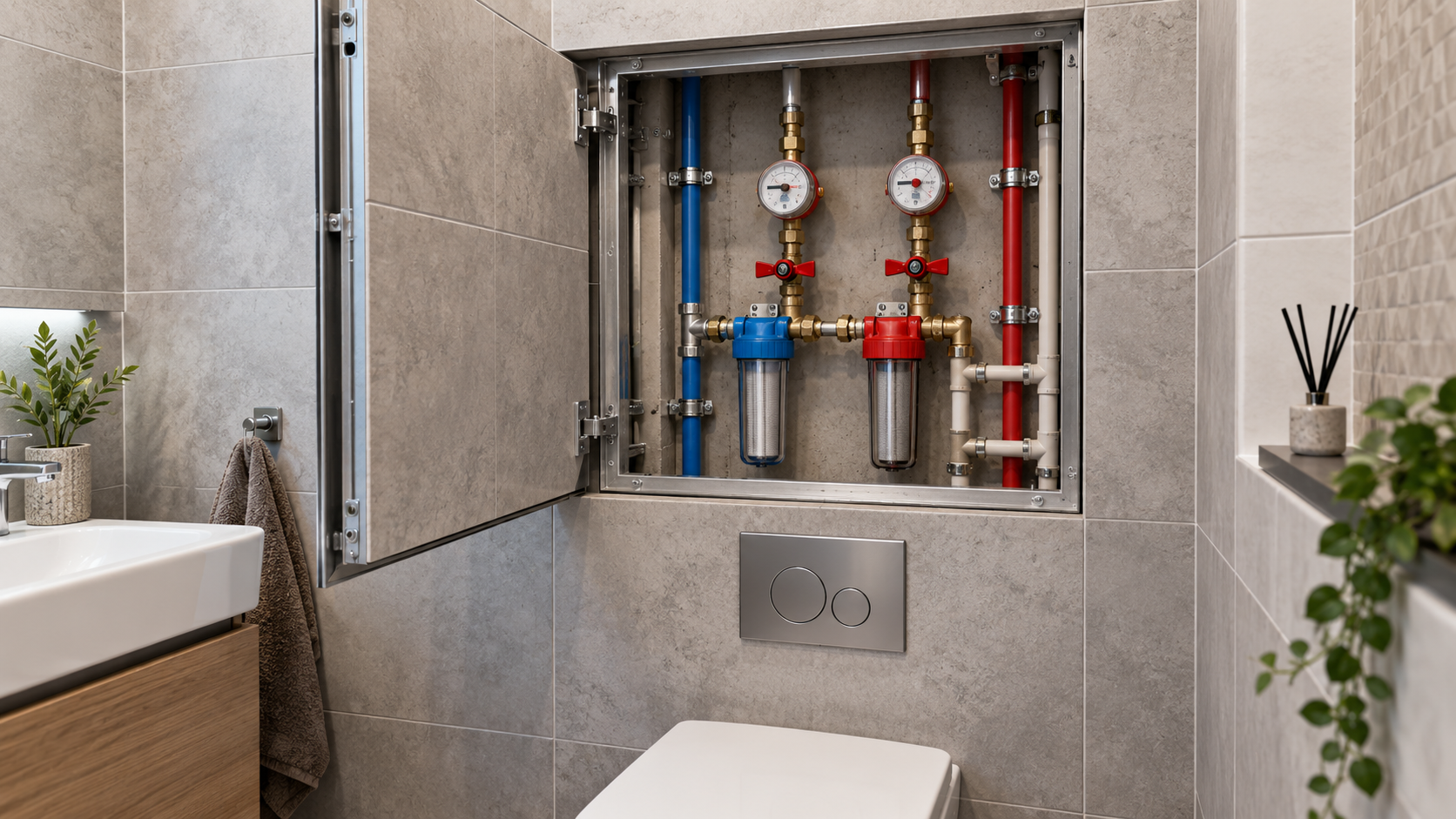

Как определить размер ревизионного люка
Размер выбирают по оборудованию, которое находится внутри сантехнического короба.
Через открытый люк необходимо иметь возможность:
- перекрыть каждый кран;
- снять показания счётчиков;
- заменить счётчики;
- очистить или заменить фильтры;
- обслужить редукторы;
- проверить соединения;
- получить доступ к стояку;
- выполнить ремонт без демонтажа плитки.
Маленький люк размером с один кран может оказаться недостаточным. При аварии через него будет невозможно работать инструментом.
Слишком большой люк тоже требует осторожности. Чем больше дверца и тяжелее облицовка, тем выше нагрузка на петли и раму.
Нужно ли делать один большой люк
Если все счётчики, краны и фильтры находятся рядом, один большой люк обычно удобнее нескольких маленьких.
Через большой проём проще:
- обслуживать оборудование;
- заменять счётчики;
- контролировать соединения;
- перекрывать воду;
- выполнять ремонт труб.
Но конструкция должна соответствовать весу плитки. Для высокой и широкой дверцы требуется прочная рама и подходящий механизм.
Если коммуникации находятся в разных частях короба, может потребоваться несколько отдельных точек доступа.
Где расположить люк в ванной
Люк устанавливают напротив оборудования, которое нуждается в обслуживании.
Основные варианты расположения:
- за унитазом;
- над инсталляцией;
- сбоку сантехнического короба;
- под ванной;
- возле стояков;
- внутри шкафа;
- рядом со стиральной машиной.
Не следует устанавливать люк в месте, где его невозможно полностью открыть.
Перед окончательным выбором необходимо проверить расположение сантехники, мебели, полотенцесушителя и дверей.
Люк за подвесным унитазом
Если в санузле установлена инсталляция, за ней могут проходить стояки, счётчики и фильтры. Для этих коммуникаций необходимо предусмотреть отдельный ревизионный доступ.
Кнопка смыва обеспечивает доступ только к механизму скрытого бачка. Она не заменяет полноценный сантехнический люк для обслуживания стояков и счётчиков.
Люк можно расположить:
- над коробом инсталляции;
- в верхней части сантехнического шкафа;
- сбоку короба;
- внутри шкафа над унитазом.
Дверца должна открываться независимо от кнопки и не перекрываться мебелью.
Подробнее об устройстве скрытого бачка рассказываем в статье «Инсталляция для унитаза в хрущёвке».

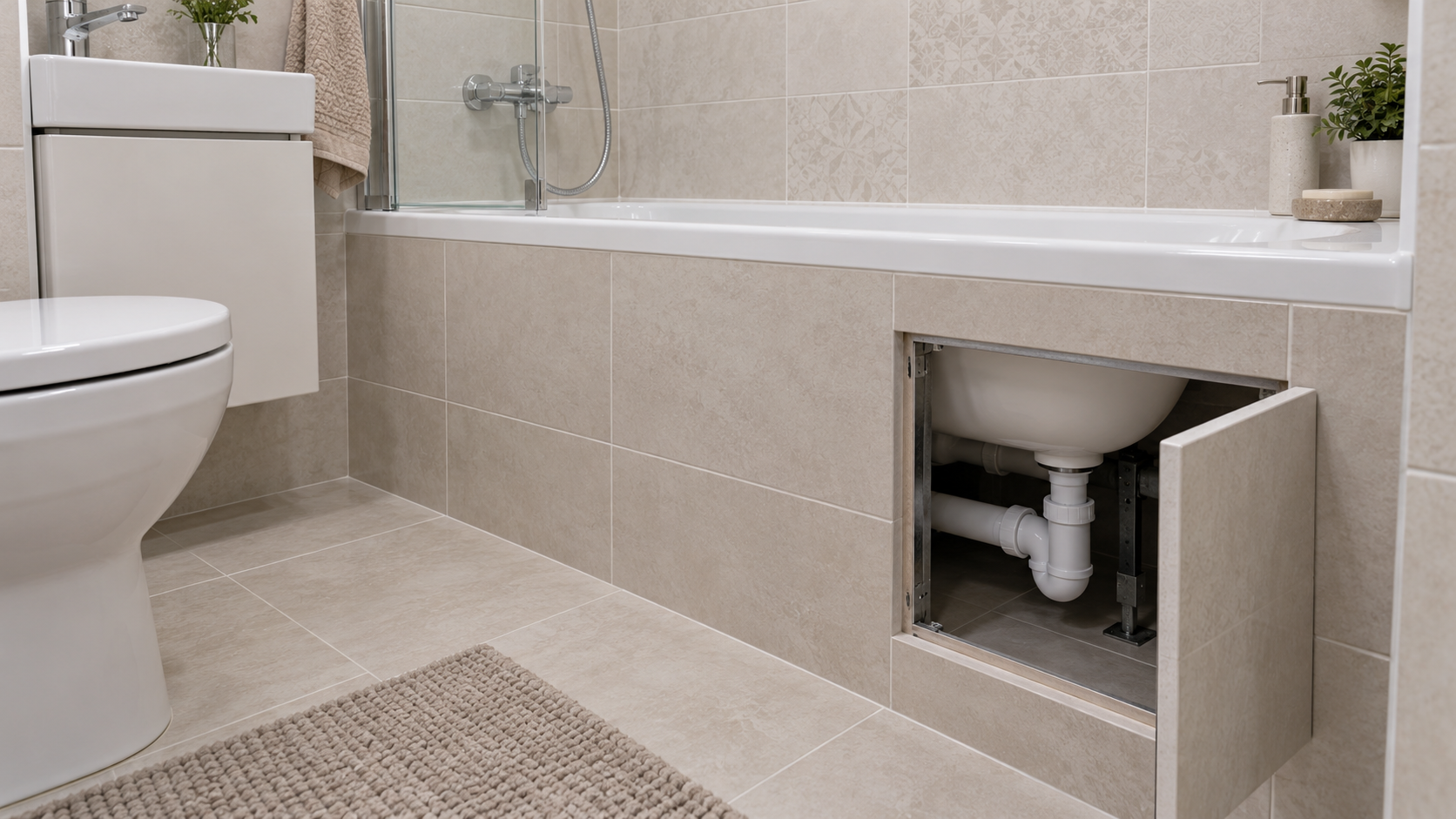

Нужен ли люк под ванной
Под ванной обычно находятся слив, сифон и соединения перелива. К ним также необходимо оставить доступ.
В экране можно предусмотреть:
- съёмную плитку;
- нажимной люк;
- готовую ревизионную дверцу;
- съёмную панель;
- открывающуюся секцию.
Размер проёма должен позволять снять и заменить сифон. Маленького отверстия, через которое можно только посмотреть внутрь, недостаточно.
Если экран облицован плиткой, положение люка необходимо согласовать с её раскладкой.

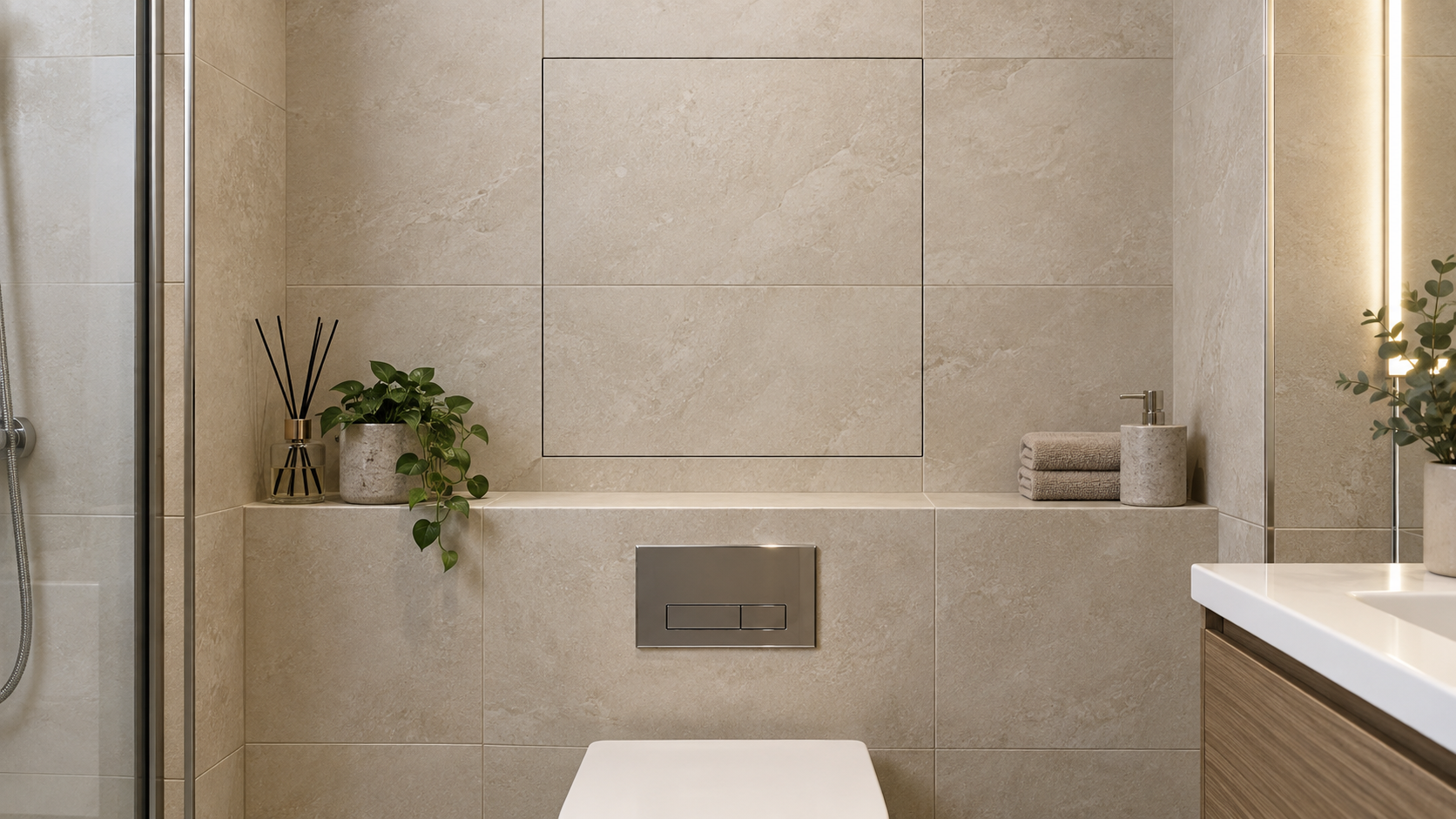

Как совместить люк с раскладкой плитки
Размер люка желательно выбирать с учётом формата плитки и расположения швов.
Наиболее аккуратно выглядит конструкция, у которой:
- края дверцы совпадают со швами;
- на дверце размещаются целые плитки;
- отсутствуют узкие подрезки;
- рисунок продолжается без смещения;
- швы вокруг проёма имеют одинаковую ширину.
Если размер люка не соответствует модулю плитки, часть облицовки может выходить за границы дверцы. Допустимый выступ и максимальный вес указываются в требованиях производителя.
Раскладку необходимо подготовить до монтажа рамы. После установки люка изменить положение плиточных швов будет сложно.
Как выбрать люк для крупноформатной плитки
Крупноформатная плитка и керамогранит имеют значительный вес. Обычный небольшой механизм может не выдержать тяжёлую облицовку.
При выборе необходимо учитывать:
- размер плитки;
- толщину материала;
- вес облицовки;
- количество плиток на дверце;
- допустимую нагрузку на петли;
- возможный выступ за границы дверцы;
- способ нанесения клея.
Характеристики люка должны соответствовать фактическому весу плитки вместе с клеем.
Не следует самостоятельно увеличивать дверцу или изменять конструкцию рамы без расчёта нагрузки.
Из чего сделать сантехнический короб
Короб должен быть жёстким и устойчивым к влажности. Обычно используют металлический каркас и влагостойкий листовой материал под плитку.
Конструкция должна:
- выдерживать вес облицовки;
- надёжно удерживать раму люка;
- не прогибаться при открывании;
- обеспечивать доступ к коммуникациям;
- не передавать нагрузку на трубы;
- сохранять геометрию после отделки.
Раму люка закрепляют к прочному каркасу. Нельзя фиксировать тяжёлую дверцу только к тонкому листу обшивки.

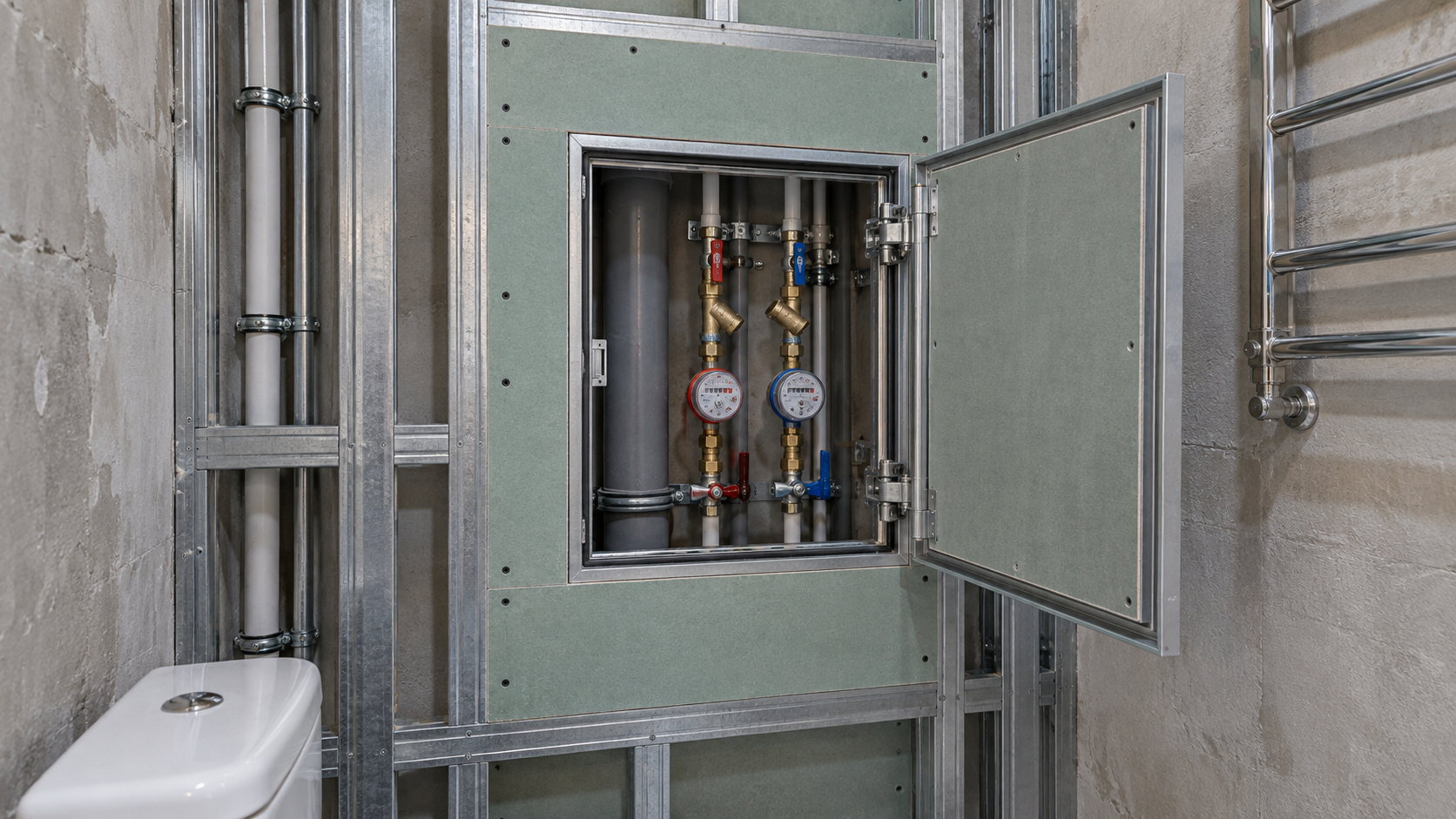

Как устанавливается люк под плитку
Монтаж выполняют до облицовки короба.
Основные этапы:
- Определяют оборудование, к которому нужен доступ.
- Выбирают размер и механизм люка.
- Согласовывают положение с раскладкой плитки.
- Собирают жёсткий металлический каркас.
- Устанавливают раму люка в одной плоскости с будущей отделкой.
- Проверяют вертикальность и горизонтальность.
- Закрепляют раму к каркасу.
- Обшивают сантехнический короб.
- Проверяют открывание дверцы.
- Выполняют гидроизоляцию необходимых участков.
- Наклеивают плитку на стену и дверцу.
- Регулируют петли и механизм.
- Оформляют швы по требованиям производителя.
- Повторно проверяют доступ ко всему оборудованию.
Перед укладкой плитки люк несколько раз открывают и закрывают. Дверца не должна задевать короб или соседние поверхности.
Как наклеивать плитку на дверцу
Плитка должна надёжно удерживаться на основании и не мешать работе механизма.
При облицовке учитывают:
- допустимый вес;
- положение швов;
- выступ плитки за дверцу;
- равномерность клеевого слоя;
- зазор для открывания;
- расположение петель;
- направление движения дверцы.
Нельзя допускать, чтобы плиточный клей попадал в механизм или соединял дверцу с неподвижной частью короба.
После высыхания клея необходимо проверить открывание и при необходимости отрегулировать положение дверцы.
Можно ли закрывать шов вокруг люка затиркой
Если полностью заполнить шов обычной твёрдой затиркой, дверца может оказаться заблокированной.
Способ оформления периметра зависит от конструкции люка и рекомендаций производителя. Для скрытого шва часто используют подходящий эластичный состав с последующим формированием линии открывания.
Нельзя замазывать периметр без учёта движения дверцы. Иначе при первом открывании плитка или затирка могут повредиться.
Почему люк начинает провисать
Причинами провисания могут быть:
- слабый каркас;
- неправильное крепление рамы;
- слишком тяжёлая плитка;
- превышение допустимого выступа;
- отсутствие регулировки;
- перекос при установке;
- износ механизма;
- чрезмерно большая дверца.
Положение дверцы проверяют до облицовки и после наклеивания плитки. Окончательную регулировку выполняют с учётом полного веса отделки.
Когда выбирать ревизионный люк
Люк необходимо выбрать до возведения сантехнического короба.
К этому моменту должны быть определены:
- расположение труб;
- положение счётчиков и фильтров;
- места установки кранов;
- размеры сантехнического шкафа;
- формат плитки;
- раскладка швов;
- расположение унитаза и мебели;
- направление открывания дверцы.
Если купить люк после сборки короба, его размер может не совпасть с готовым проёмом или раскладкой плитки.
Рекомендации по размещению коммуникаций собраны в статье «Трубы и материалы для ванной в хрущёвке».
Частые ошибки при установке ревизионного люка
При ремонте ванной чаще всего допускают следующие ошибки:
- делают слишком маленький проём;
- закрывают краны без доступа;
- устанавливают люк вдали от счётчиков;
- не проверяют возможность замены фильтров;
- не учитывают открывание дверцы;
- выбирают механизм без расчёта веса плитки;
- крепят раму к слабому каркасу;
- не совмещают люк с плиточными швами;
- блокируют дверцу затиркой;
- размещают мебель перед люком;
- не регулируют петли после облицовки;
- полностью закрывают слив под ванной.
Исправление ошибок после завершения ремонта может потребовать демонтажа плитки и части сантехнического короба.
Заранее составленный проект помогает избежать переделок. Дополнительные рекомендации представлены в статье «Как сэкономить на ремонте ванной без потери качества».
Чек-лист перед покупкой люка
Перед заказом проверьте:
- определено ли оборудование внутри короба;
- можно ли через проём заменить счётчики и фильтры;
- соответствует ли размер формату плитки;
- выдержит ли механизм вес облицовки;
- достаточно ли места для открывания;
- не мешают ли унитаз и мебель;
- предусмотрен ли прочный каркас;
- совпадают ли края люка со швами;
- остаётся ли доступ к запорным кранам;
- можно ли обслужить канализационные соединения;
- предусмотрен ли отдельный доступ под ванной;
- согласована ли конструкция с сантехником и плиточником.
Ответы на частые вопросы
Какой размер ревизионного люка выбрать?
Размер зависит от количества и расположения оборудования. Через проём должно быть возможно не только посмотреть на счётчики, но и заменить фильтр, кран или участок соединения.
Что лучше: пластиковый люк или люк под плитку?
Пластиковый вариант дешевле и проще устанавливается, но остаётся заметным. Люк под плитку выглядит аккуратнее и подходит для современного ремонта, однако требует точного монтажа.
Можно ли установить люк за унитазом?
Можно, если унитаз не мешает полностью открыть дверцу и работать внутри короба. Положение необходимо проверить до монтажа сантехники.
Нужен ли отдельный люк при наличии инсталляции?
Кнопка инсталляции предназначена для обслуживания механизма бачка. Если рядом находятся стояки, краны, счётчики или фильтры, для них нужен отдельный ревизионный доступ.
Можно ли сделать люк из съёмной плитки?
Можно, если обеспечивается удобное и безопасное снятие панели. Для постоянного доступа к счётчикам и кранам полноценная дверца обычно удобнее.
Когда устанавливать ревизионный люк?
Раму устанавливают во время сборки сантехнического короба, до укладки плитки. Размер и положение выбирают после разводки коммуникаций и подготовки раскладки облицовки.
Заключение
Ревизионный люк под плитку позволяет скрыть коммуникации и сохранить доступ к трубам, счётчикам, фильтрам и запорным кранам.
Для ванной в хрущёвке особенно важно правильно выбрать размер дверцы и направление открывания. Люк должен сочетаться с раскладкой плитки и позволять выполнять ремонт без демонтажа отделки.
Компания «РСК-Бобёр» выполняет ремонт ванной и санузла под ключ в Екатеринбурге за 10–14 дней. Мы заранее планируем коммуникации и ревизионные проёмы, проводим бесплатный замер, готовим смету в течение 24 часов, фиксируем стоимость в договоре и предоставляем гарантию 12 месяцев.
18.09.2026
